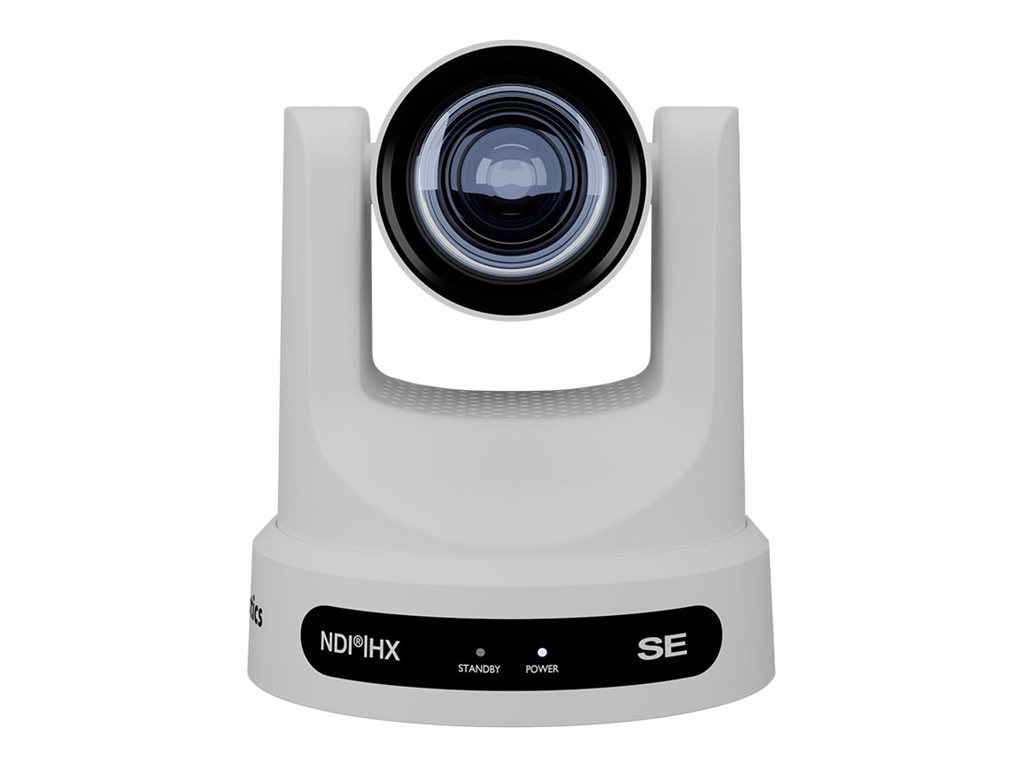

Die PTZOptics Move SE ist eine hochentwickelte Konferenzkamera, die den Anforderungen professioneller Videoproduktion und Überwachung gerecht wird. Mit robusten Anschlussmöglichkeiten, einschließlich HDMI, 3G-SDI, USB 3.0 und LAN/Strom, lässt sie sich nahtlos in eine Vielzahl von Setups integrieren und gewährleistet eine breite Kompatibilität und einfache Bedienung. Die Kamera verfügt über ein hochwertiges Linsensystem mit einer großen Auswahl an Brennweiten und einem weiten Sichtfeld, wodurch sie vielseitig einsetzbar ist und alles von weiten Szenen bis hin zu detaillierten Nahaufnahmen erfassen kann.
Das Herzstück der PTZOptics Move SE ist ein leistungsstarker 1/2,8"-CMOS-Sensor, der klare, hochauflösende Bilder erzeugen kann. Ergänzt wird dies durch fortschrittliche Bildgebungsfunktionen wie 2D- und 3D-Digitalrauschunterdrückung, Gegenlichtkompensation und automatischen Weißabgleich, die zusammen die Bildqualität bei allen Lichtverhältnissen verbessern. Die Schwenk-, Neige- und Zoomfunktionen der Kamera sind für sanfte und präzise Bewegungen ausgelegt und bieten bis zu 255 voreingestellte Positionen für eine schnelle und einfache Bildgestaltung. Darüber hinaus machen die Überwachungsfunktionen der Kamera, einschließlich Infrarot-LEDs für schlechte Lichtverhältnisse und automatische Verfolgung, sie zu einem vielseitigen Werkzeug für Videoproduktion und Sicherheitsanwendungen.
Allgemein
Anschlusstechnik
Kabelgebunden
Kamera
Typ
Farbe - Pan / Tilt / Zoom - Innenbereich
Digital-Video-Format
MJPEG, H.264, H.265
Max. Digitalvideoauflösung
1920 x 1080
Video-Modi
1080/25p, 1080/29.97PsF, 1080/30p, 1080/50p, 1080/59.94p, 1080/60p, 720/50p, 720/60p
Belichtungsbereich
1/30 Sek - 1/10000 Sek
Mindestbeleuchtung
0.5 Lux F1.8 - AGC on
Auflösung der digitalen Videoaufzeichnung
1920 x 1080, 1280 x 720
Bildrate (max.)
60 Bilder pro Sekunde
Leistungsmerkmale
Manueller Weißabgleich, automatischer Weißabgleich, Backlight Compensation (BLC), 3D Digital Noise Reduction Technology, 2D Digital Noise Reduction Technology, Bilddrehung, Bildspiegelung, Standbild, 255 voreingestellte Positionen, Aluminiumgehäuse, Plastikgehäuse, automatische Verfolgung, Security Slot (Kensington-Sicherheitsschloss kompatibel)
Bildsensor
Typ
2.130.000 Pixel CMOS 9.1 mm (1/2.8")
Objektivkonstruktion
Brennweite
4.42 mm - 132.6 mm
Objektiv-Irisblende
F/1.8-2.8
Horizontales Blickfeld (Grad)
2.3 - 60.7
Vertikales Blickfeld (Grad)
1.28 - 34.1
Schwenken
Bereich (Grad)
-170 bis +170
Geschwindigkeit (Grad/Sek.)
Bis zu 100
Kippen
Bereich (Grad)
-30 bis +90
Geschwindigkeit (Grad/Sek.)
Bis zu 69.9
Schnittstellen
Netzwerkschnittstelle
Ethernet 10Base-T/100Base-TX
Netzwerkprotokolle
RTSP, SRT, RTMP, RTMPS
Steuerungsschnittstelle
RS-485, RS-232
Erweiterung/Konnektivität
Anschlüsse
LAN/Stromversorgung - RJ-45
HDMI
3G-SDI - BNC
USB 3.0 - 24-poliger USB-C
Seriell RS-485 - 2-poliger Phoenix
Serieller RS-232-Eingang - 8-poliger mini-DIN
Serieller RS-232 Ausgang - 8-poliger mini-DIN
Audioeingang - 3,5-mm-Buchse
Verschiedenes
Kennzeichnung
IEEE 802.3af, NDAA
Stromversorgung
Erforderliche Netzspannung
Gleichstrom 12 V / PoE - 2 A
Herstellergarantie
Service und Support
Begrenzte Garantie - Arbeitszeit und Ersatzteile - 5 Jahre
Umgebungsbedingungen
Min Betriebstemperatur
-10 °C
Max. Betriebstemperatur
40 °C
